Новация

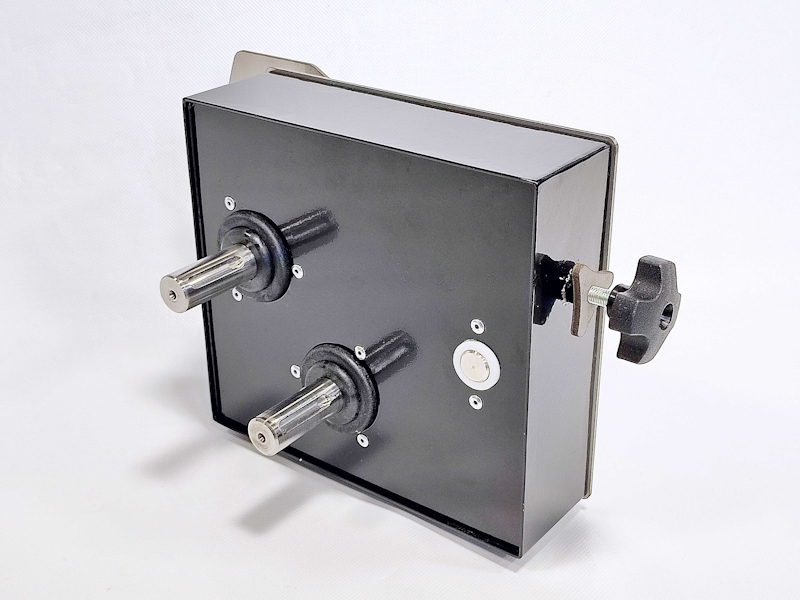

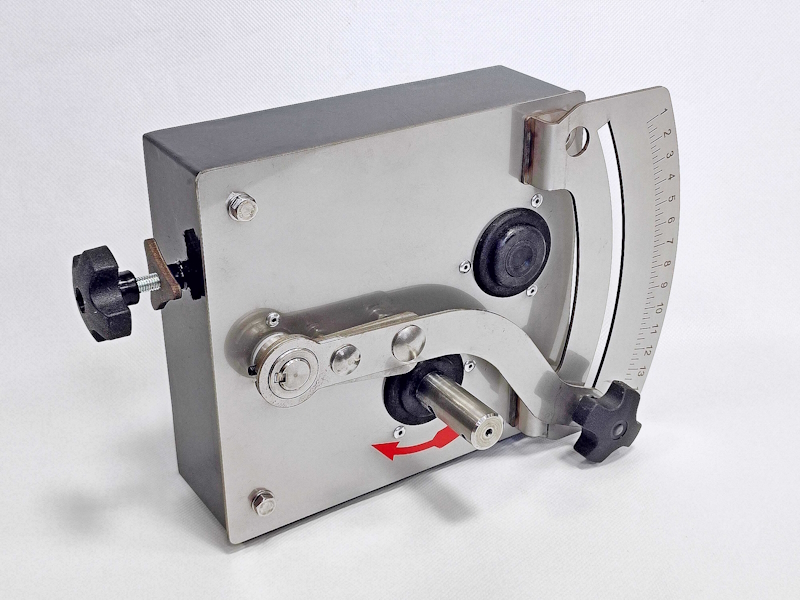

Вариатор в нержавеющем исполнение
Назначение
Вариатор - устройство, передающее крутящий момент и способное плавно менять передаточное отношение дозирующих катушек высевающего аппарата в пределах диапазона регулирования.
Описание
Вариатор позволяет отказаться от архаичного способа регулировки нормы высева путем установки сменных звездочек в приводе высевающих аппаратов и изменения рабочей длины дозирующих катушек и предназначены для модернизации высевающих систем пневматических посевных комплексов и сеялок с механическим высевом.
В настоящее время нами разработаны две модели разных вариаторов:

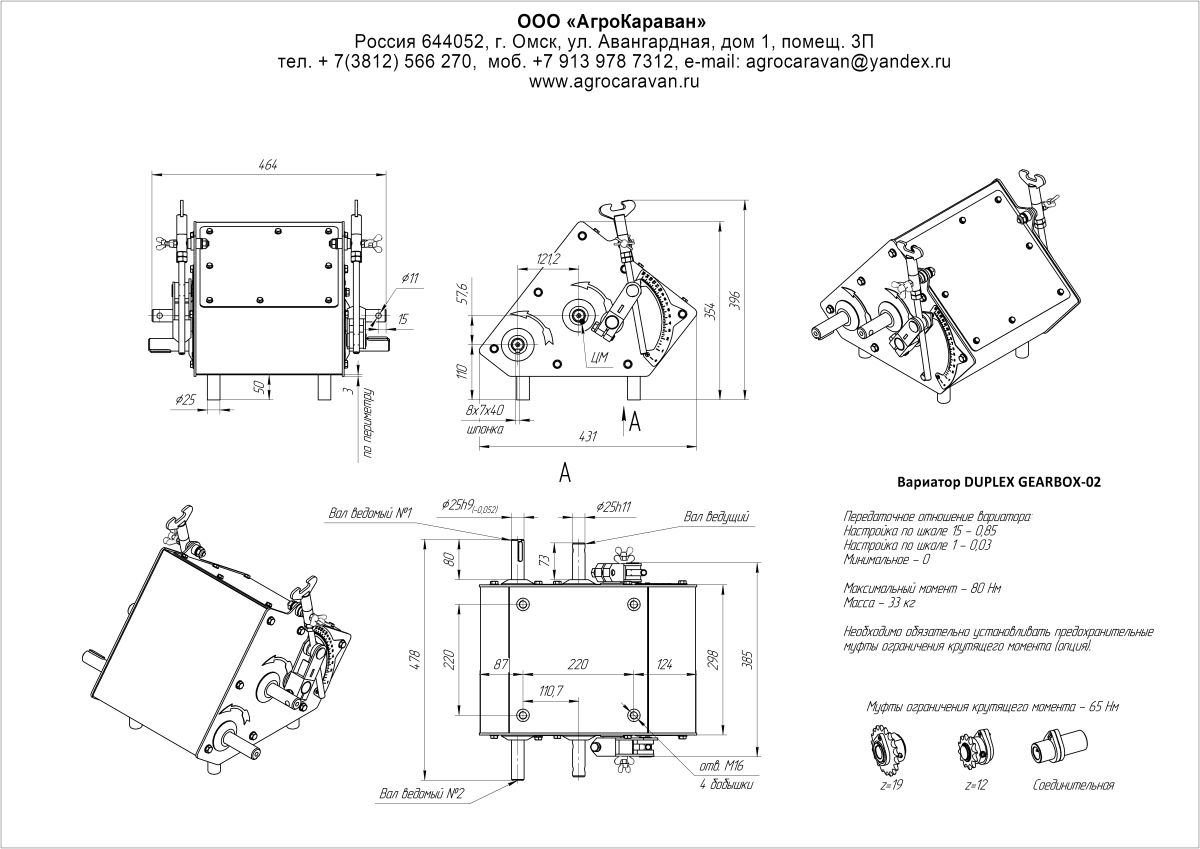

- двойной импульсный вариатор DUPLEX GEARBOX-02;

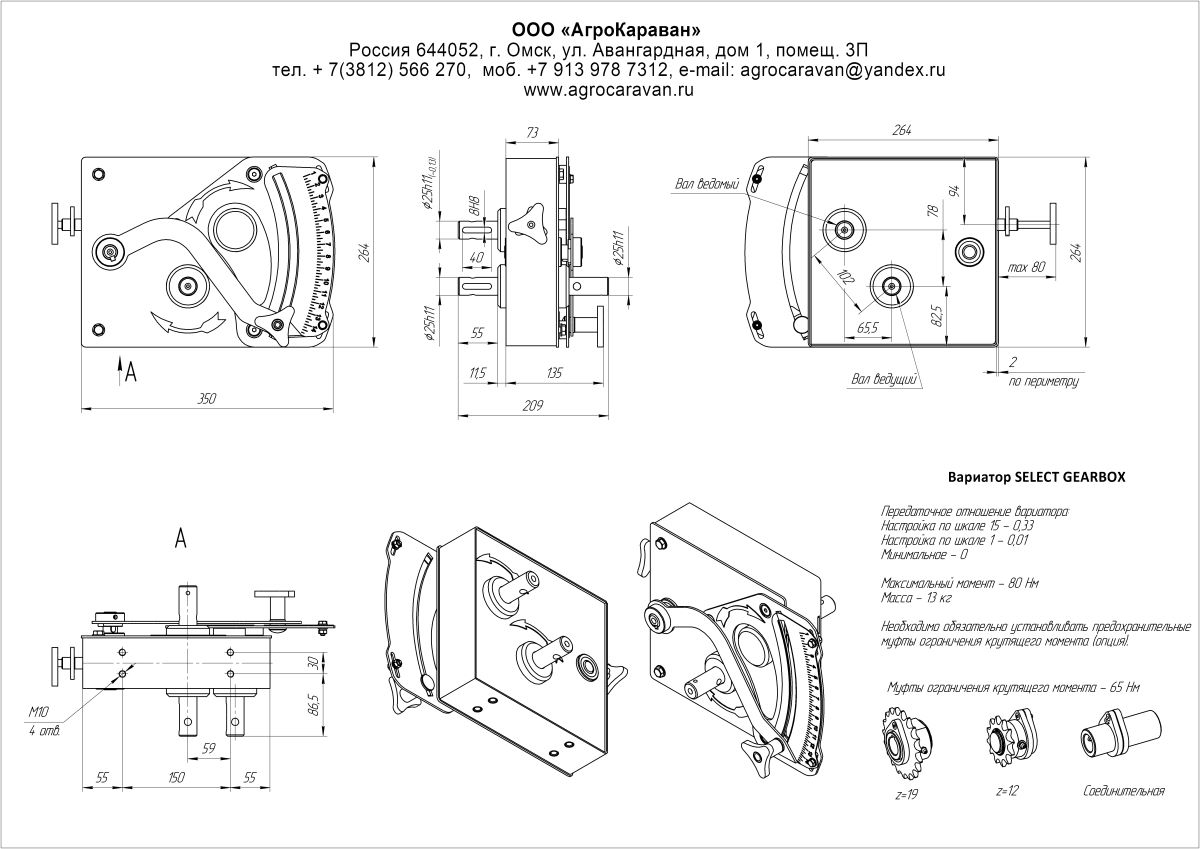

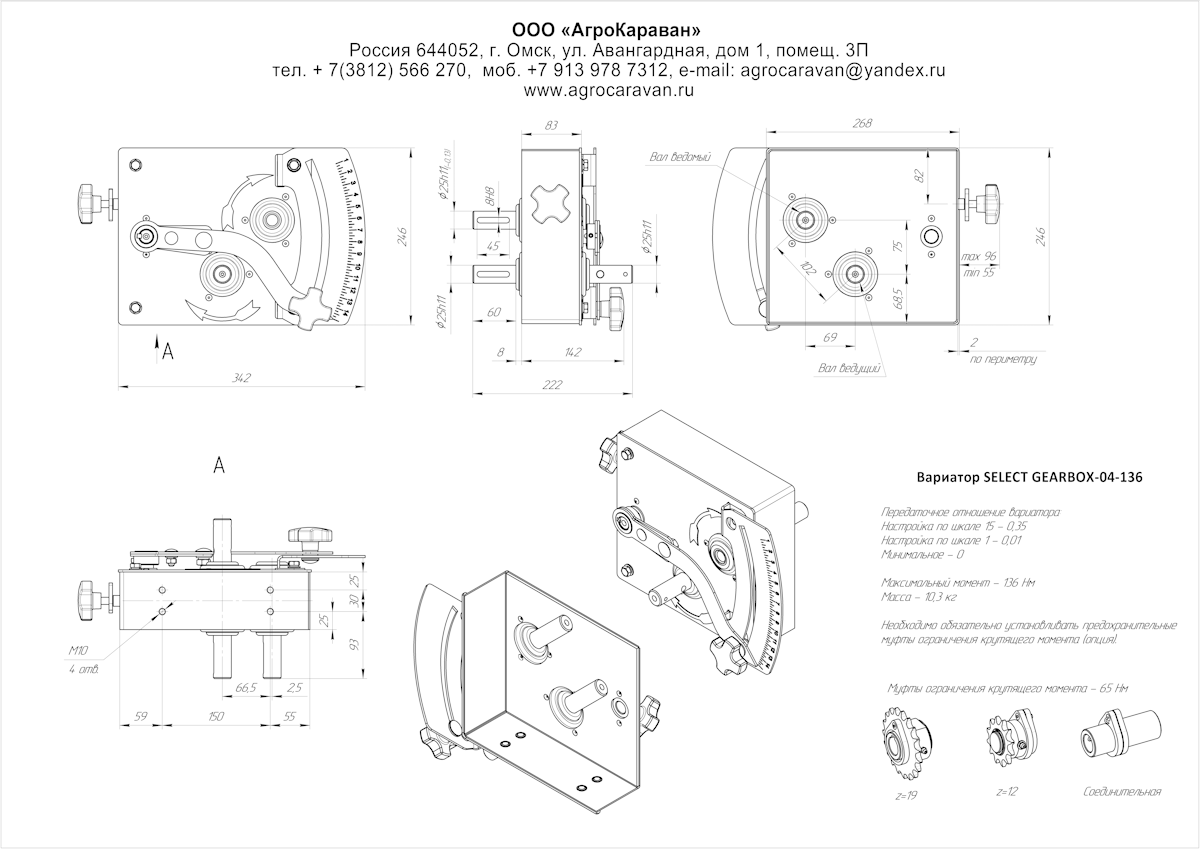

- кулачковый импульсный вариатор SELECT GEARBOX.
Технические характеристики
|
Наименование |
Двойной импульсный вариатор DUPLEX GEARBOX-02 |
Кулачковый импульсный вариатор SELECT GEARBOX |
|
Максимальное передаточное отношение |
0,85 |
0,33 |
|
Максимальный крутящий момент, Нм |
80 |
80 |
|
Диаметр валов, мм |
25 |
25 |
Памятка по хранению вариаторов производства ООО «АгроКараван»
Чтобы продлить срок службы вариаторов, следует осуществить следующий комплекс мер при постановке посевной техники на межсезонное хранение:
- демонтировать вариаторы с посевной машины и очистить от механических загрязнений, восстановить поврежденную во время работы окраску;
- установить стрелку в среднее положение шкалы вариатора, упаковать в плёнку и сдать на склад, хранить в условиях без значительных перепадов температуры;
- при наличии муфт ограничения крутящего момента - демонтировать в муфте срезной элемент, очистить от грязи, пыли, тщательно продуть сжатым воздухом, обезжирить и высушить, для консервации применить жидкость WD-40, сдать на склад;
Снятие с хранения
- с вариаторов удалить плёнку, установить на посевную машину, прокрутить вариаторы в течение 3-5 мин. на разных режимах работы, при этом запрещается работа вариаторов при температуре окружающей среды менее + 5°С;
- проверить общую настройку привода высевающей системы - натяжение и свободный ход движения цепей привода по натяжным звездочкам, расположение звездочек одного контура цепной передачи в одной плоскости, при необходимости произвести регулировку и натяжку приводных цепей;
- прошприцевать муфты ограничения крутящего момента смазкой Литол 24, проверить муфты на срабатывание - момент 60-65 Нм.;
- проверить затяжку всех болтовых соединений, согласно РД 37.001.131-89.
Фото
Двойной вариатор DUPLEX GEARBOX

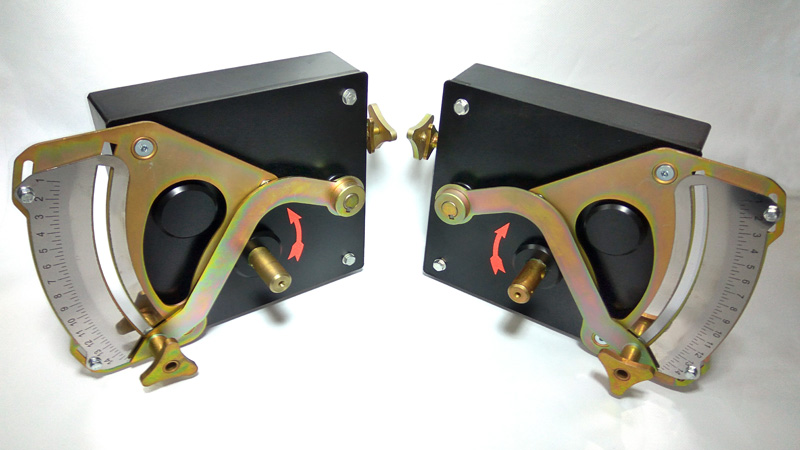

Вариатор SELECT GEARBOX
левого и правого исполнений
Готовые решения
На базе представленных вариаторов в настоящее время разработаны готовые комплекты для модернизации высевающих систем наиболее распространенных на рынке посевных машин:
- комплект модернизации пневматического посевного комплекса Агратор / Кузбасс;
- комплект модернизации блочно модульной сеялки с механическим высевом СКП-2,1.
Также вариаторы можно использовать для привода высевающих аппаратов в следующих посевных машинах.
- Посевной комплекс: "Владимир"; "Ставрополье" и др;
- Сеялка: СЗС-2,1; СКС-2,1; СТС-2,1; ССВ-3,5; "Берегиня"; СУЗТ-4; АУП-18; СК-3,0; СК-3,6 и др.
Разработанные вариаторы могут использоваться в качестве экономичной альтернативы импортным вариаторам, которые используются в приводе высевающих системах ведущих мировых производителей посевных машин, таких как: John Deere, Salford, Amazone, KUHN, Gaspardo, Morris и др.
Патенты
Для модернизации высевающей системы посевных машин запатентован импульсный вариатор.
